مدار شارژر میکرو USB باتری های لیتیومی به همراه محافظ

0 افرادی که اکنون این محصول را تماشا می کنند!

68 عدد در انبار

68 عدد در انبار

قیمت محصول:​

تومان 10,800

ماژول شارژر باتری Li-ion با درگاه میکرو USB و خروجی 5V-1A همراه با برد محافظ ، برد PCB ماژول باتری Cas 18650 ،4.2v DIY .
به وسیله ی درگاه مادگی میکرو USB میتوان مستقیما آن را به شارژر تلفن همراه برای شارژ باتری لیتیومی متصل نمود.

مشخصات فنی ماژول شارژر میکرو USB باتری های لیتیومی 5 ولت 1 آمپر به همراه محافظ :
شارژ ماژول به صورت خطی
جریان قابل تغییر 1A
دقت شارژ : 1.5%
ولتاژ ورودی : 4.5V-5.5V
ولتاژ شارژ کامل : 4.2V
ولتاژقطع شارژ: 4.2V +/- 1%
جریان شارژ : حداکثر 1000mA
ولتاژ محافظت از تخلیه بیش از حد 2.5V
جریان محافظت از تخلیه بیش از حد: 3A
نشانگر LED :
قرمز : در حال شارژ
سبز : شارژ کامل
رابط : ورودی microUSB
دمای کاری: -10 ~ +85
پلاریته ی معکوس : خیر
ابعاد : کوچک – 26mm x 17mm
نکات استفاده از ماژول :
تنها آمپرمتر را به ورودی 5 ولتی انتهای ماژول میتوان متصل کرد.
بهتر است جریان شارژ 37% ظرفیت باتری باشد.اگر شما باتری 1000mAh راشارژ میکنید ، جریان 400mA کفایت میکند.
سیم شارژر نباید بیش از حد نازک باشد.
نقاط اتصال را برای اتصال مناسب بررسی کنید.
درصورتی که ولتاژ ورودی خیلی بالا بود مثلا 2.5 ولت ، جریان کمتر از 1000mA خواهد بودو این نرمال است.عملکرد محافظتی، کاهش دهنده ی خودکار جریان برای جلوگیری از سوختگی و آسیب تراشه میباشد.

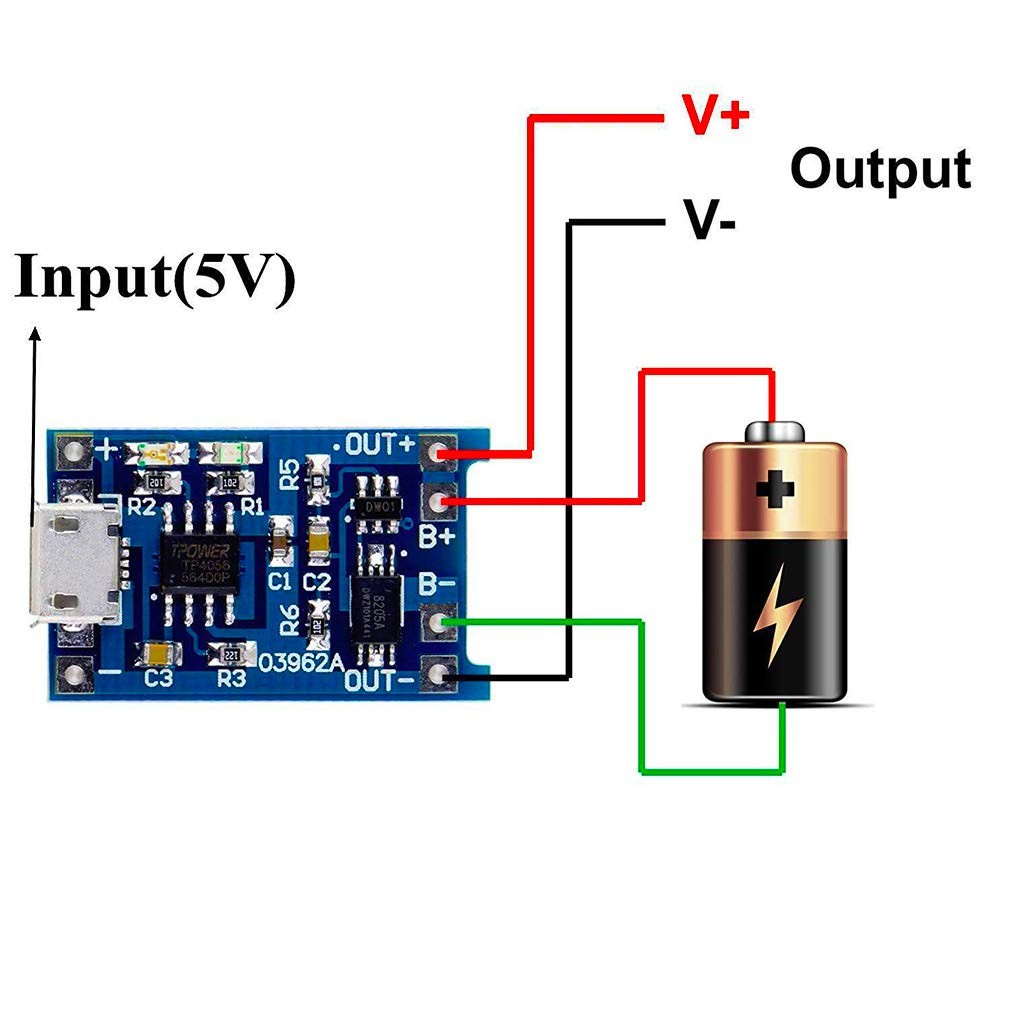

نحوه ی استفاده از ماژول شارژر میکرو USB باتری های لیتیومی :
میکرو USB را به شارژر متصل نمایید.
قطب های باتری Li-ion به B+ و B- متصل کنید.
بار های الکتریکی مانند چراغ ها، اسباب بازی ها، تلفن های همراه و غیره به OUT+ و OUT- متصل میشوند پس محاظت از جریان بیش از حد و تخلیه شارژ بیش از حد وارد عمل میشود. زمانی که بای پس مستقیما به B+ و B- متصل باشد عملکرد محافظت کار نمیکند و میتواند باتری Li-ion را تخریب کند.

وزن 5 گرم
