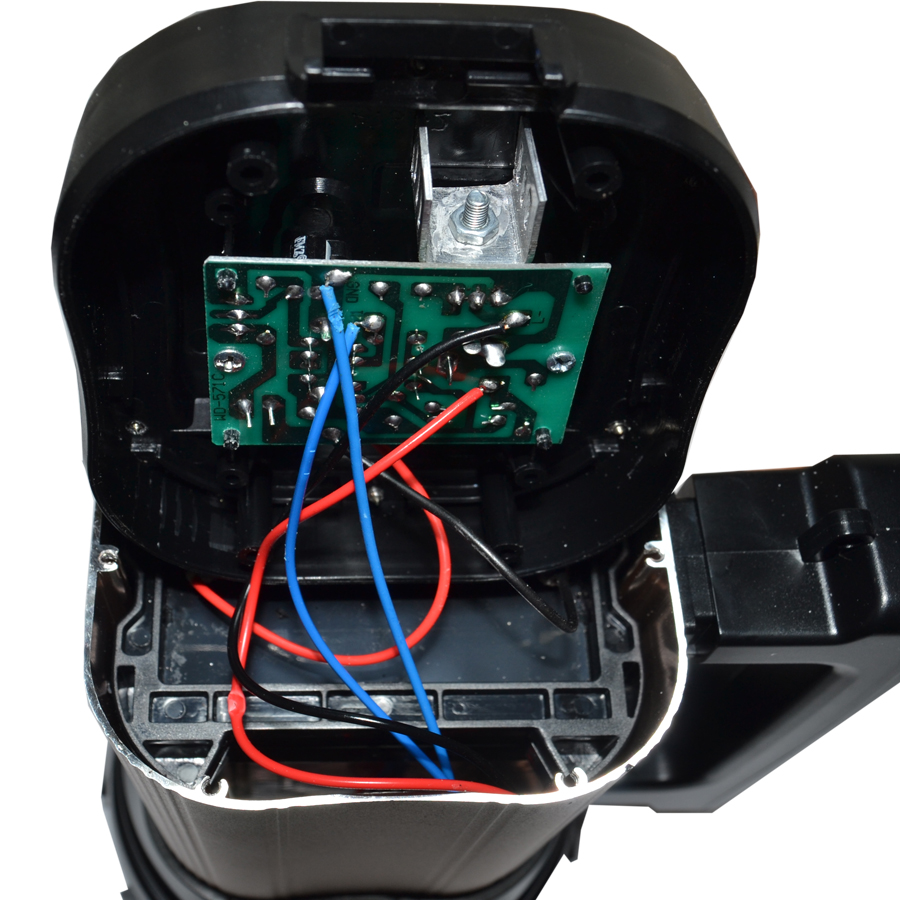

قطعات برد چراغ قوه ویداسی wd-576

شامل سه قطعه اصلی =

ترانزیستور قدرت Q2 : جهت خروجی اصلی لامپ اصلی چراغ قوه (شماره نا مشخص) با هیتسینک مناسب جهت عمر طولانی تر و سازگار با ابعاد برد (عکس شماره 2 )

نکته : لبه های هیتسینک مطابق عکس به سمت بیرون برد  باشد

دیود زنر : جهت تغذیه آی سی 8 پایه جهت روشنایی سه حالته

دیود یکسوساز D1 : جهت ورودی برق اصلی

نکته 1 : در صورتی که باتری و شارژر سالم باشد و لامپ شارژر قرمز نشود می بایست دیود یکسوساز D1 تعویض شود

نکته 2 : در صورتی که خروجی اصلی پاور ال ای دی قطع می باشد می بایست ترانزیستور قدرت تعویض شود (Q2)

نکته 3 : در صورتی که 3 حالت چشمکزن عمل نکند امکان خرابی دیود زنر وجود دارد و در موارد جزئی آی سی 8 پایه سوخته است (آی سی مدار موجود نیست )

نکته 4 : ترانزیستور معمولی 8003 مدار و دیود D2 مربوط به قسمت USB می باشند و عملکردی در خصوص مدار نوردهی چراغ قوه ندارند .

نکته 5 : در صورت برق دزدی مدار می توانید سیم پیچ آبی رنگ در قسمت L1 را باز کنید تا مشکل برق دزدی برطرف شود بدیهی است که قسمت USB نیز از مدار خارج می شود .
