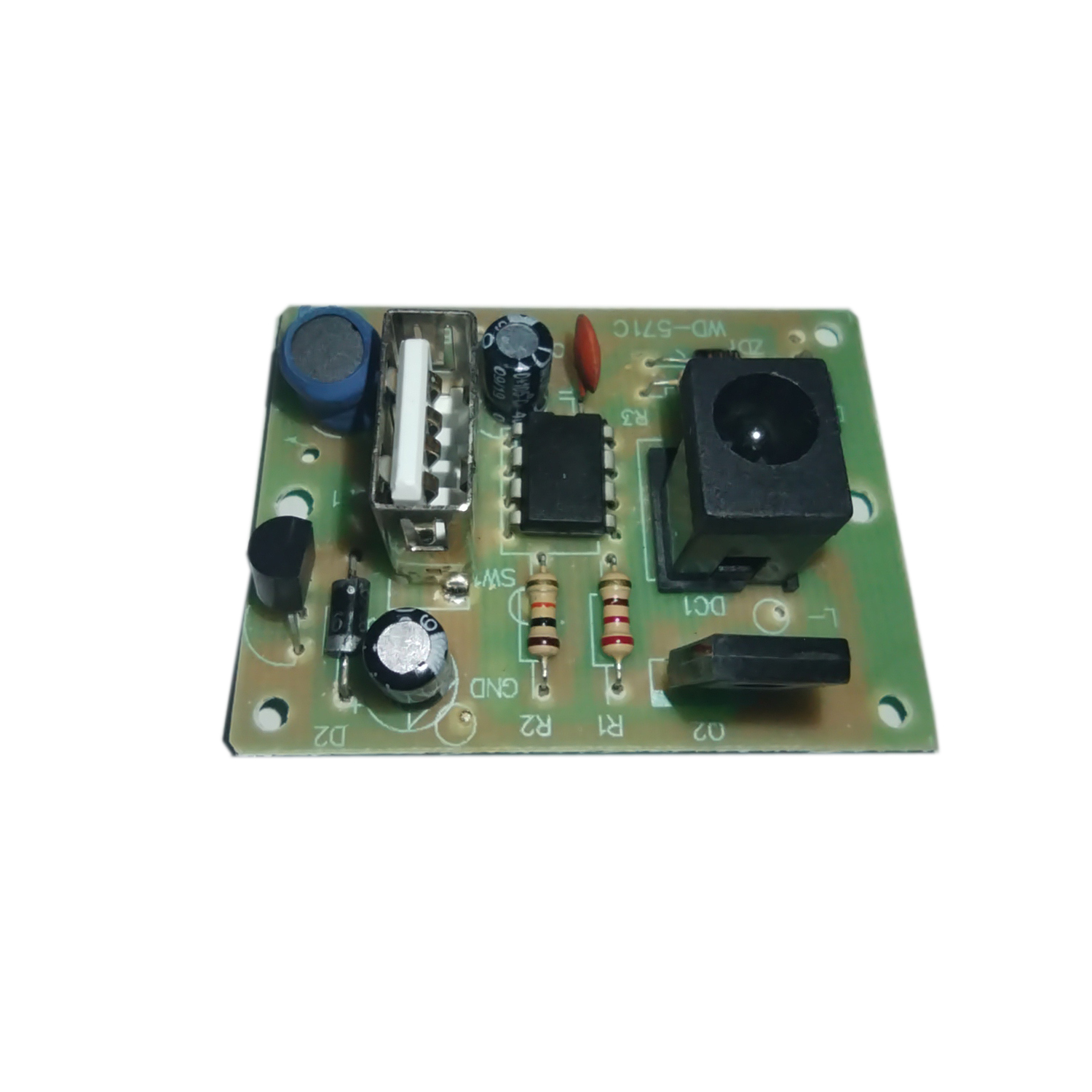

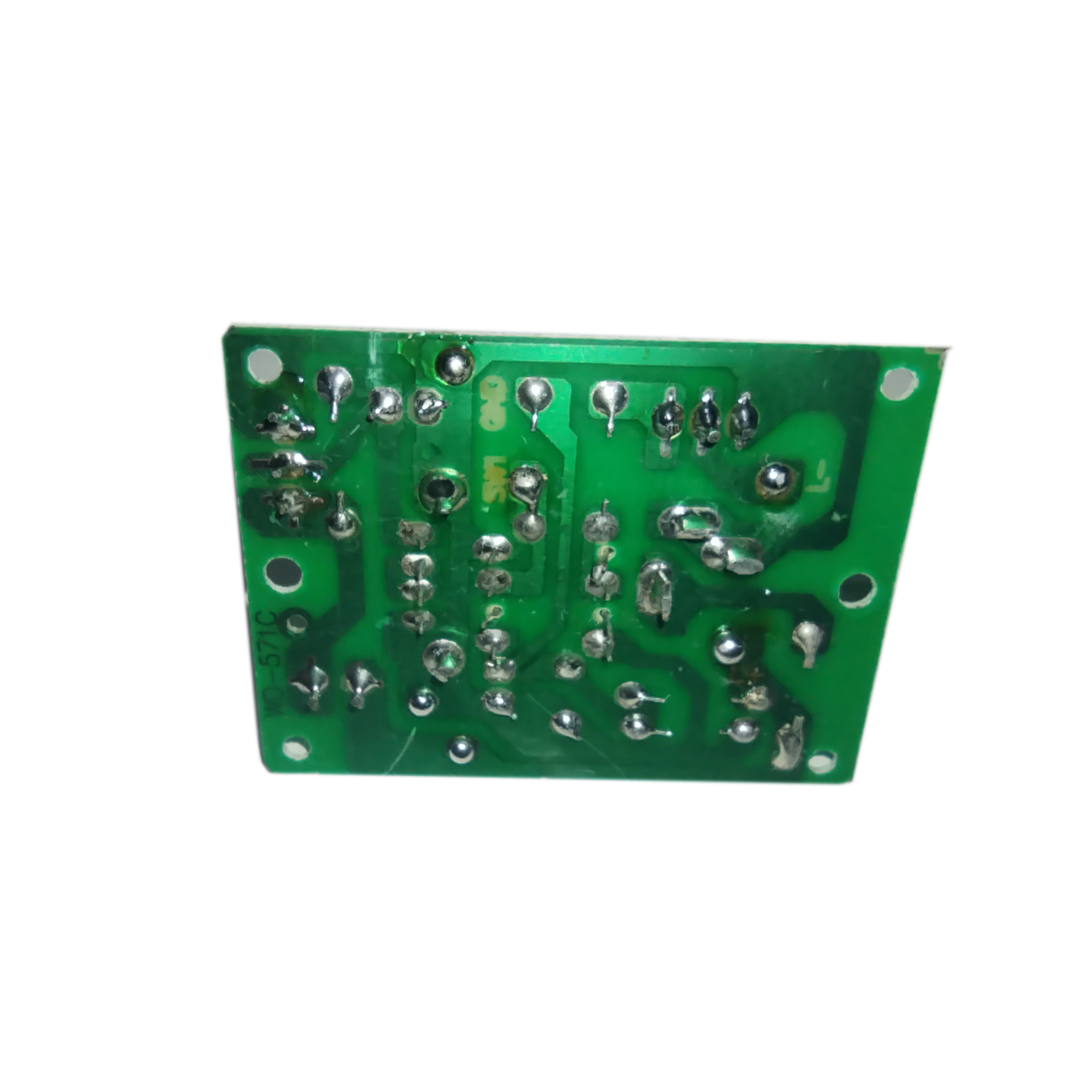

مدار تغذیه سه حالته با خروجی USB

کاربرد اختصاصی در چراغ قوه های WD-571 – WD576

مشخصات :

خروجی ولتاژ 3/2 الی 3/6 ولت مخصوص POWER LED

توان خروجی : 10 وات

ورودی باتری : 4 ولت – باتری های سیلد اسید

خروجی USB مخصوص شارژ گوشی های همراه با توان 1 آمپر

3 حالت روشنایی

B+ و B-  : ورودی باتری

L- و L+ : خروجی لامپ

SW1 و GND : خروجی کلید از نوع  شاسی

ورودی مادگی استاندارد جهت شارژ باتری

ولتاژ ورودی 6 ولت – (در صورت استفاده از شارژر 5 ولت ، دیود مشکی D1 از مدار باز شود و سیم جامپر قرار گیرید )
