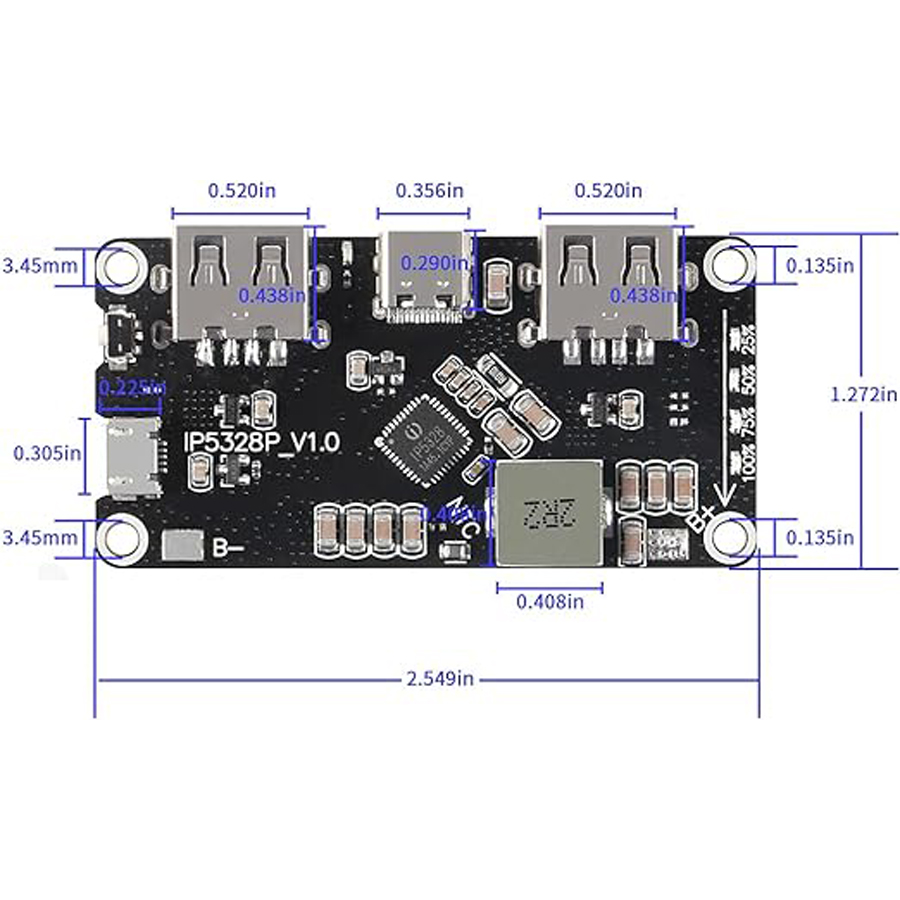

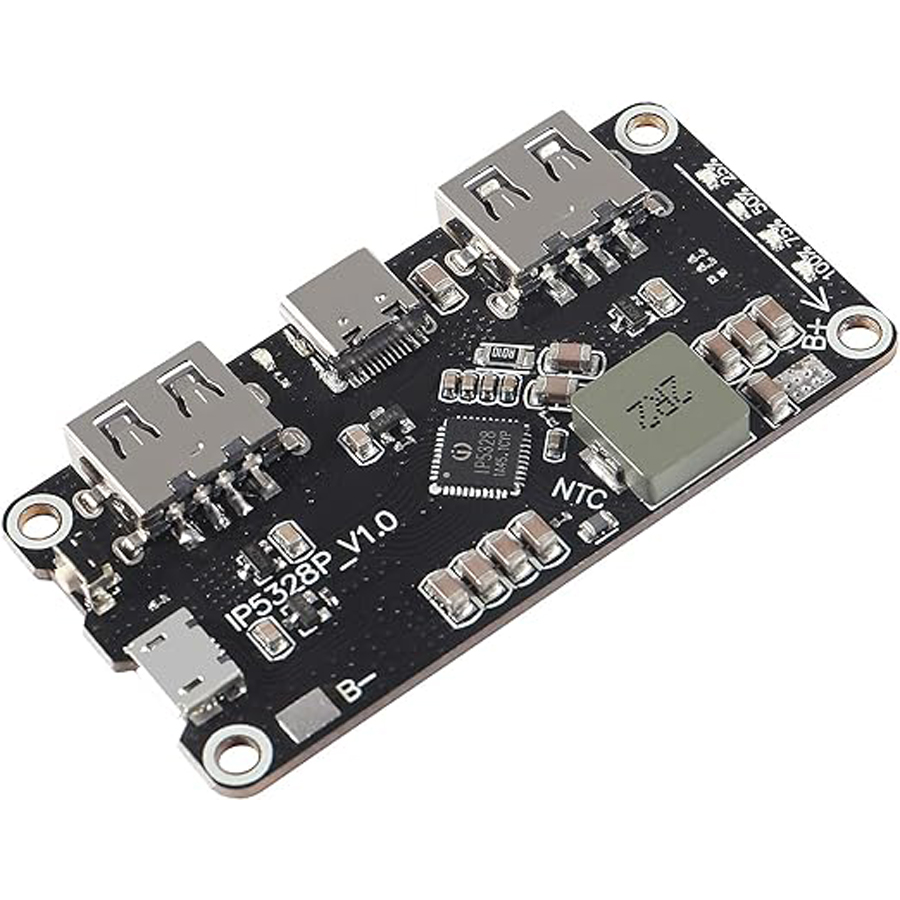

ماژول پاور بانک فست شارژ مدل IP5328P V1.0

ماژول فست شارژ پاور بانک مدل IP5328P در انواع مدارات و پروژه های الکتریکی و الکترونیکی کاربرد دارد .این ماژول برای توان کمتر از 0.5 وات و بالاتر از 18 وات مناسب نیست. این ماژول دارای مدار محافظ نمی باشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر می تواند باتری متصل به خروجی را تا 5V شارژ نماید.

رابط ورودی: MICRO + type-c از ورودی شارژ سریع پشتیبانی می کند

راندمان تبدیل: راندمان 95٪ (بازده برق با ولتاژهای مختلف متفاوت است)

هنگامی که ولتاژ باتری کمتر از 3 ولت است، شارژ قطره ای 250 میلی آمپر اتخاذ می شود.
هنگامی که ولتاژ باتری بیشتر از 3 ولت باشد، وارد جریان شارژ ثابت ورودی می شود و ترمینال باتری تا حداکثر جریان 5.0a شارژ می شود.
هنگامی که ولتاژ باتری به ولتاژ تنظیم شده باتری نزدیک است، وارد شارژ ولتاژ ثابت می شود. هنگامی که جریان شارژ انتهای باتری کمتر از 300 میلی آمپر یا بیشتر است و باتری شارژ می شود
هنگامی که ولتاژ استخر به ولتاژ ثابت نزدیک می شود، شارژ متوقف می شود. پس از شارژ، اگر ولتاژ باتری کمتر از 4.1 ولت است، باتری را برای شارژ مجدد راه اندازی کنید.
IP5328P از فناوری شارژ سوئیچینگ استفاده می کند و فرکانس سوئیچینگ 500 کیلوهرتز است. شارژ ورودی 5 ولت معمولی، حداکثر توان ورودی 10 وات؛ ورودی شارژ سریع
هنگام شارژ، حداکثر توان ورودی 18 وات است. حداکثر جریان شارژ در انتهای باتری تا 5.0a است، راندمان شارژ تا 94٪ است و زمان شارژ را می توان 3/4 کوتاه کرد.
IP5328P به طور خودکار جریان شارژ را تنظیم می کند تا با ظرفیت بار مختلف آداپتور سازگار شود.
IP5328P از شارژ و دشارژ یکسان پشتیبانی نمی کند. در حالت شارژ، درگاه تخلیه خروجی بسته خواهد شد تا از آسیب ولتاژ بالای ورودی به دستگاه شارژ شده جلوگیری شود.

دارای دو پورت خروجی برای شارژ دو باتری

دارای قابلیت شارژ سریع(FAST CHARGE)

سازگاری با تراشه های کوالکام QC2 و QC3

ولتاژ مورد نياز: 5V

Product Description
Function description:
When IP5328P is connected to the battery for the first time, no matter what the battery voltage is, the chip is in a locked state and the lowest power light will flash .
The second time to prompt; In the non-charging state, if the battery voltage is too low to trigger low power shutdown, IP5328P will also enter the locked state.
In the locked state, in order to reduce the static power consumption, IP5328P does not have the function of inserting detection into the phone, nor can it be activated through the key.
When the button action cannot activate the boost output, but the lowest power light will flash 4 times to prompt.
In the locked state, the function of the chip can only be activated by entering the charging state.

Pressure specifications:
When the battery voltage is less than 3V, 250mA trickle charging is adopted.
When the battery voltage is greater than 3V, it enters the input constant current charging and the battery terminal is charged to the maximum.

When the battery voltage is close to the set battery voltage, it enters the constant voltage charging. When the charging current of the battery end is less than 300mA or so and the battery is charged.
When the pool voltage approaches constant voltage, the charging stops. After charging, if the battery voltage is lower than 4.1v, restart the battery for charging.

IP5328P adopts switching charging technology and switching frequency is 500kHz. Ordinary 5V input charging, the maximum input power 10W.

When charging, the maximum input power is 18W.
IP5328P will automatically adjust the charging current to adapt to different load capacity of the adapter.
IP5328P does not support the same charging and discharging. In the charging state, the output discharge port will be closed to prevent the input high voltage from damaging the charged device.

Package Includes:
2 X IP5328P fast charge switch module
