مدار محافظ برق 15 امپر (smd)

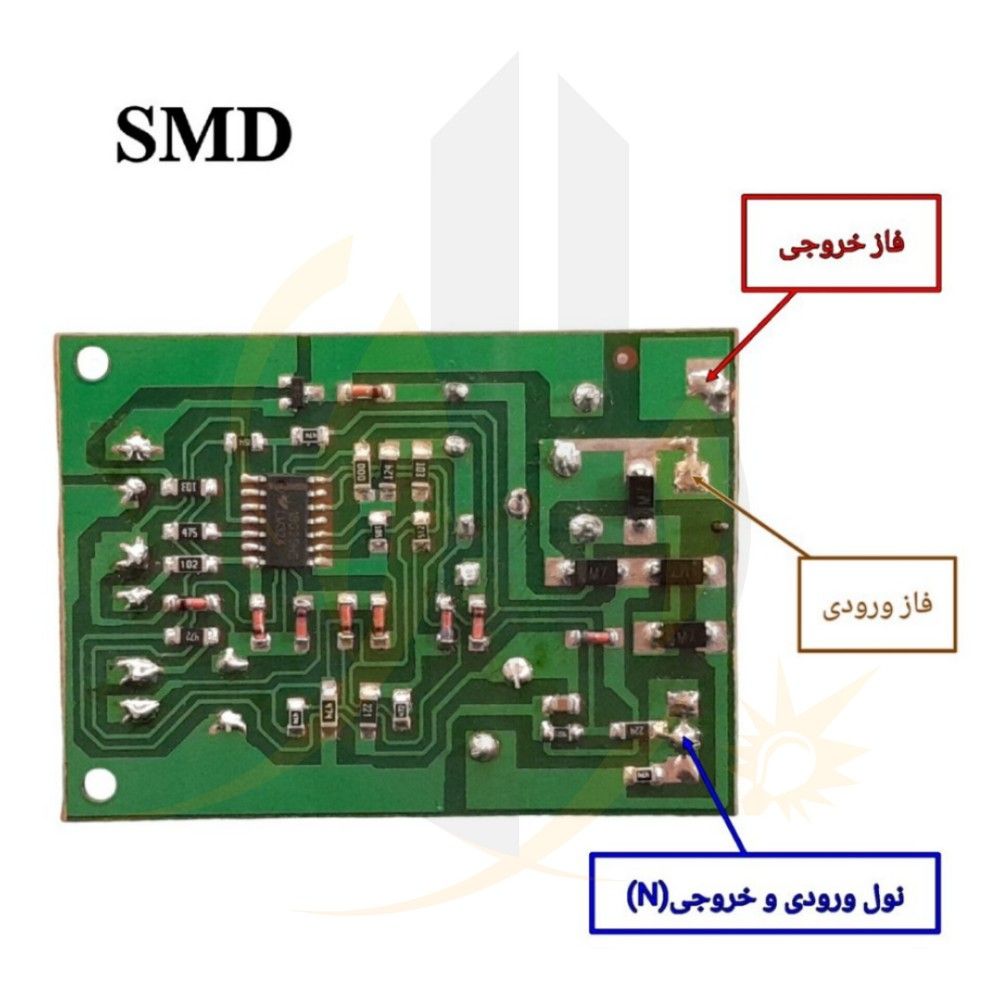

مدار محافظ برق 15 امپر :

این برد محافظ برای جلوگیری از آسیب نوسانات برق به دستگاه‌های حساس مانند یخچال، تلویزیون، کامپیوتر، اسپیکر و… طراحی شده است. در ادامه مشخصات، نحوه عملکرد و نکات کلیدی آن را توضیح می‌دهیم

مشخصات فنی برد محافظ 15A:
جریان مجاز: 15 آمپر (رله پایه‌بلند 10A با تحمل جریان لحظه‌ای تا 15A)

محدوده ولتاژ ایمن: 175V ~ 245V (خارج از این محدوده، برد قطع می‌کند)

تأخیر راه‌اندازی (تایمر): ~3 دقیقه (قابل تنظیم)

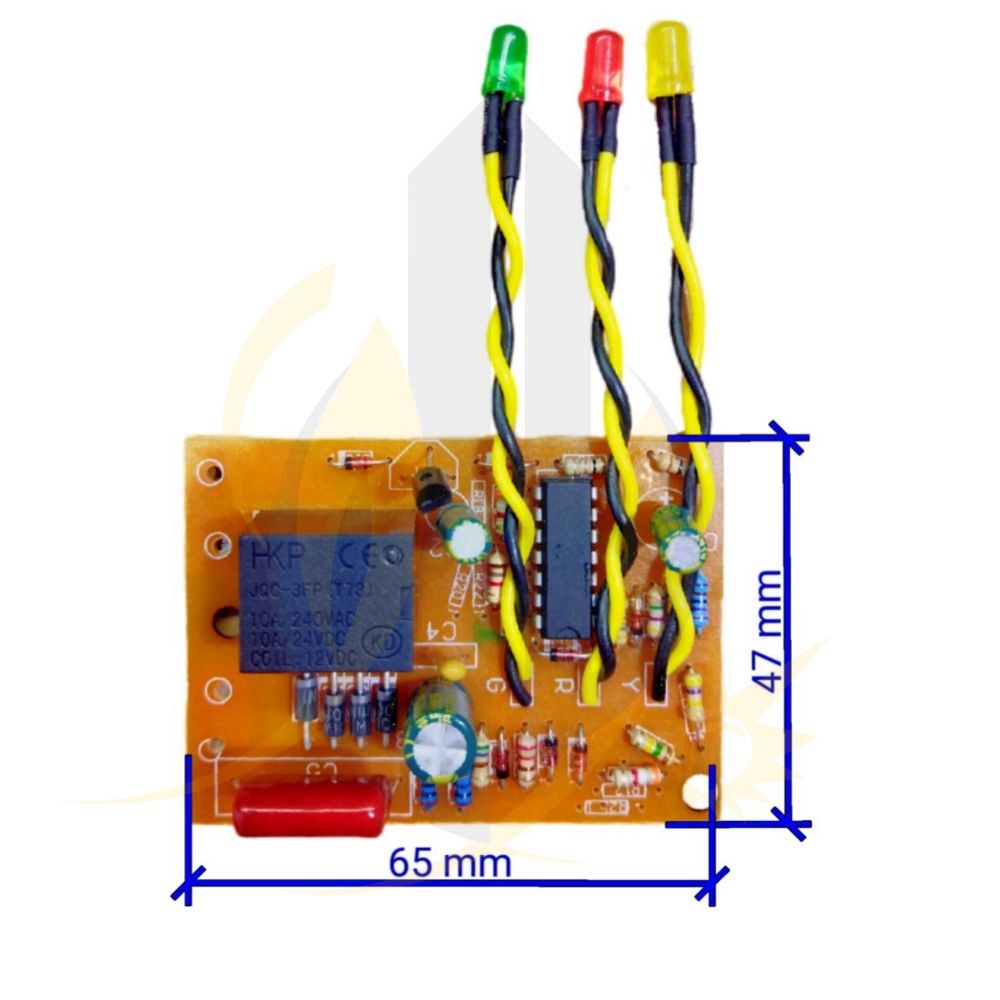

ابعاد برد: 65 × 45 میلی‌متر

نوع رله: مکانیکی (پایه‌بلند)

حفاظت:

محافظت در برابر نوسانات ولتاژ

تأخیر راه‌اندازی برای محافظت از کمپرسور یخچال و موتورها

نحوه عملکرد مدار:
اتصال به برق:

برد به پریز 220V متصل می‌شود.

اگر ولتاژ در محدوده 175-245V باشد، تایمر شروع به شمارش می‌کند.

تأخیر 3 دقیقه‌ای:

این تأخیر برای جلوگیری از استارت مجدد ناگهانی دستگاه‌هایی مثل یخچال طراحی شده است.

پس از 3 دقیقه، رله فعال شده و برق به خروجی وصل می‌شود.

محافظت در برابر نوسان:

اگر ولتاژ از 245V بالاتر یا از 175V پایین‌تر برود، رله قطع می‌کند و برق خروجی قطع می‌شود.

پس از بازگشت ولتاژ به محدوده ایمن، دوباره تایمر 3 دقیقه‌ای شروع می‌شود.

نکات مهم برای نصب و استفاده:
✅ برای چه دستگاه‌هایی مناسب است؟

یخچال و فریزر

تلویزیون، سیستم صوتی

کامپیوتر و لپ‌تاپ

دستگاه‌های حساس الکترونیکی

⚠ برای چه دستگاه‌هایی توصیه نمی‌شود؟

دستگاه‌های با مصرف جریان بالا (مثل کولر گازی یا ماشین لباسشویی) — بهتر است از محافظ 25A+ استفاده کنید.

دستگاه‌های بدون نیاز به تأخیر (مانند لامپ‌ها) — ممکن است روشن شدن 3 دقیقه‌ای آن‌ها را آزاردهنده کند.

🔧 نصب و تنظیمات:

می‌توانید تأخیر تایمر را تغییر دهید (با تعویض خازن یا مقاومت مربوطه)

اگر رله پس از مدتی ضعیف شد، می‌توانید آن را با رله 15A اصلاح‌شده جایگزین کنید.
