ماژول مبدل DC-DC افزاینده XL6009

0 افرادی که اکنون این محصول را تماشا می کنند!

10 عدد در انبار

10 عدد در انبار

قیمت محصول:​

تومان 35,900

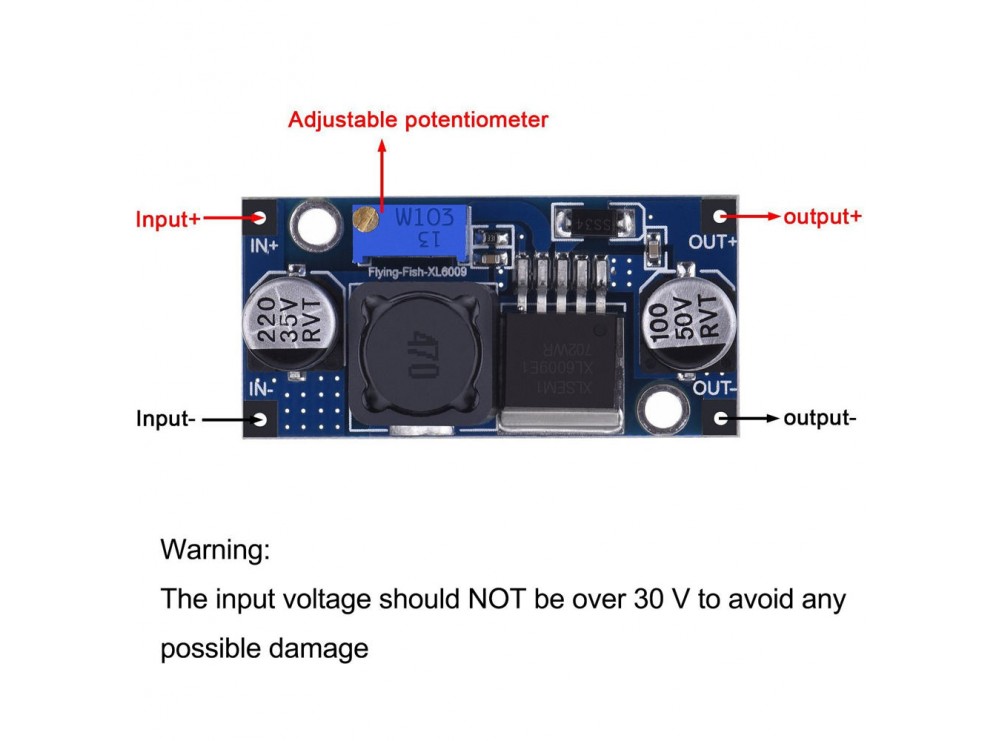

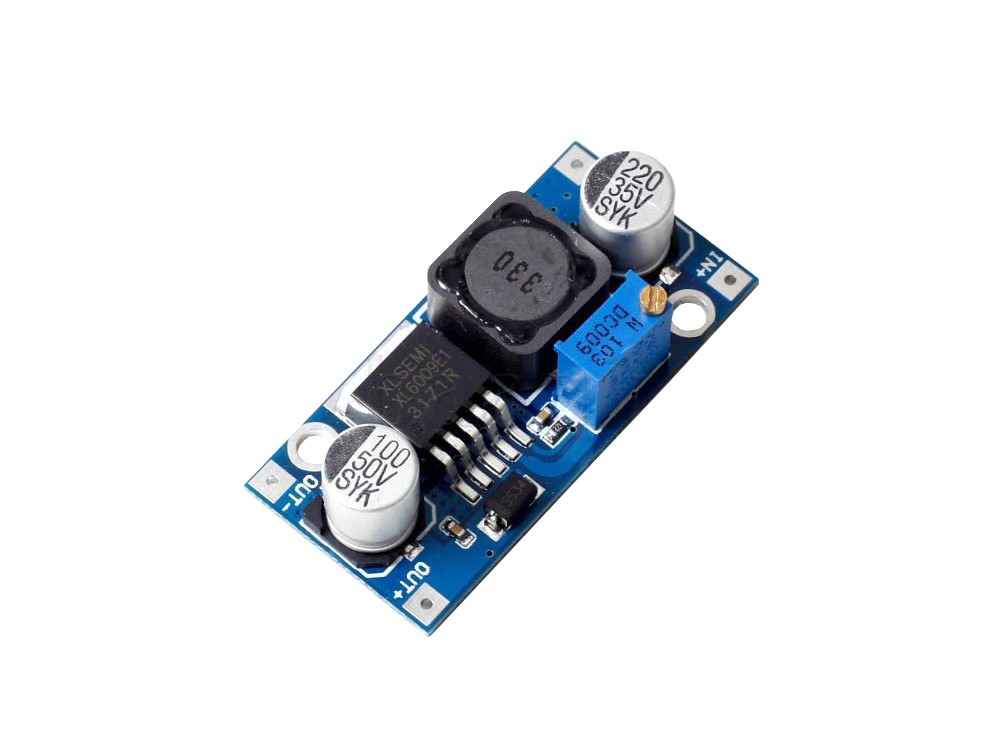

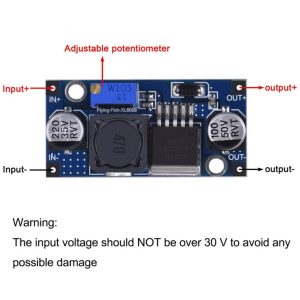

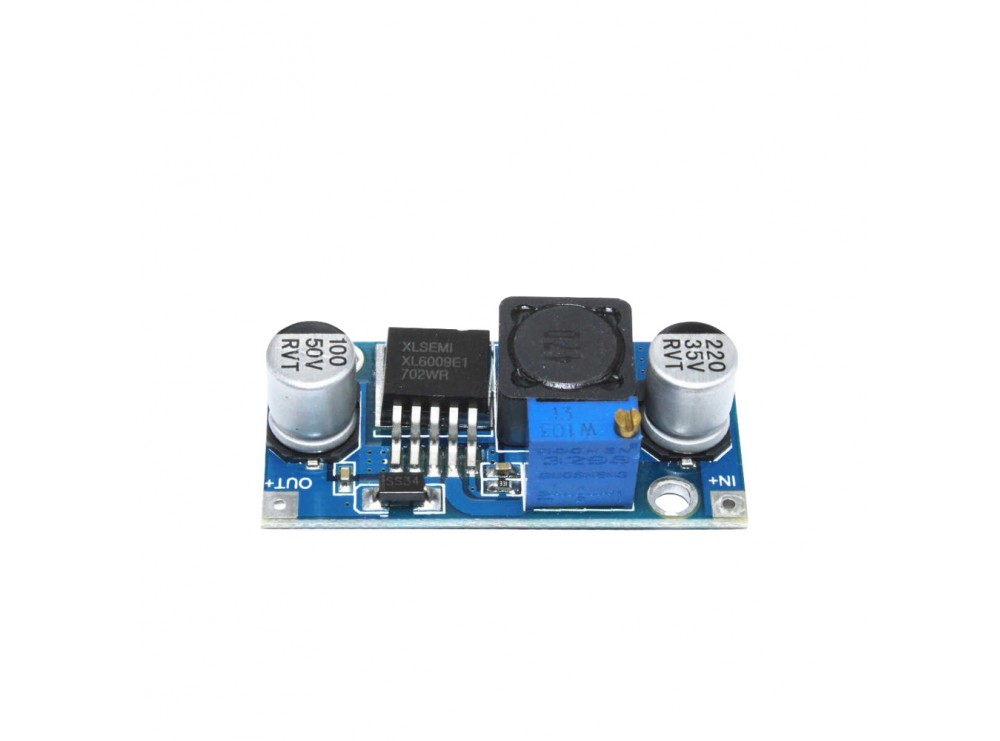

ماژول XL6009  یک افزاینده ولتاژ DC با حداکثر جریان ۲٫۵ آمپر است در این نوع مبدل ها همواره ولتاژ خروجی بزرگتر از ولتاژ ورودی خواهد بود بنابراین ماژول XL6009-LM2577 می تواند ولتاژها با سطوح پایین را به میزان مورد نیاز افزایش دهد. ولتاژ ورودی این ماژول بین 5 الی 32 ولت و خروجی آن می تواند از 5 تا 35 ولت متغیر باشد.

مشخصات فنی ماژول رگولاتور افزاینده DC به DC متغیر XL6009:
مدل : XL6009
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85+ سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)

روش تنظیم:

توجه داشته باشید که ماژول افزاینده ولتاژ در حالت بی‌باری اگر با ولت‌متر تست شود ولتاژ دو سر خازن نشان داده می شود. در نتیجه برای تنظیم نیاز است که یک بار متصل شده و سپس آزموده شود. در واقع زیر بار مدار باید تست شود.
از این کالا برای افزایش ولتاژ سر باطری نمی توان بهره برد و برای شارژ مثلا باطری 12V نیاز به افزاینده‌های DC-DC با ولتاژ بالاتر است.
در صورتی که از این کالا استفاده حداکثری با توان خروجی دارید می توانید با استفاده از چسب سیلیکون و یک هیت سینک کوچک روی IC به خنک شدن آن کمک کنید و کارایی را بهبود بخشید.
این ماژول افزاینده ولتاژ XL6009/LM2577 امکان تغییر توان دستگاه را ندارد. کاری که این ماژول می کند تغییر المان های توان یعنی ولتاژ و / شدت جریان است. برای نمونه اگر توان ورودی کاربر به وسیله مورد نظر 10W باشد می تواند با تغییر ولتاژ و افزایش ولتاژ به 12V DC شدت جریان نزدیک به 750mA دریافت کند.
حداکثر میزان جریانی که از این محصول می تواند دریافت کند 2.5A است و در حالت PEAK می توان 3 آمپر از آن دریافت کرد.
ورودی Input این محصول را می توان به ولتاژ خروجی سولار خورشیدی 5 ولت DC متصل کرد و مثلا ولتاژ 12V دریافت کرد به این شرط که خروجی سولار ولتاژ ثابت باشد.



 introduction

This is a high-performance switching current 3A boost (BOOST) module. The module uses the second generation of high-frequency switching technology XL6009E1 core chip, performance than the first generation technology LM2577. XL6009 boost module at a lower cost, superior performance.

Specification

Module Properties: non-isolated step-up module (the BOOST)
5-32V input voltage
Output voltage: continuously adjustable (5-35V)
Output Current: 2.5A (MAX)
Input Current: 3A (peak to 5A) (5A current chips)
Output power: natural cooling real power of 15W, plus heat sink 25W (MAX)
Maximum output power = input voltage * 5A * conversion efficiency
Output power limit (conditions: heat well):
Input 5V output 12V 1.2A
Input 5V output 24V 0.6A
Input 7.4V output 12V 2A
Enter the 7.4V output 19V 1.2A
Enter the 7.4V output 24V 0.9A
Input 12V output 19V 2A
Input 12V output 24V 1.5A
Conversion efficiency: 92% (Highest)
Switching Frequency: 400KHz
Output ripple: 50mV (Maximum)
Load regulation: ±0.5%
Voltage Regulation: ±0.5%
Operating temperature: industrial grade (-40 ° C to +85 ° C)
(ambient temperature over 40 degrees, to reduce power use, or to enhance heat dissipation)
Size 48*23*14(L * W * H)(mm)

وزن 25 گرم
